選礦廢水是礦山行業(ye) 最大的汙染源之一，每天排放量動輒上萬(wan) 噸。很多選礦廠花了大價(jia) 錢建了沉澱池，卻發現廢水沉降慢、回水渾、藥劑用量大——問題往往不在設備，而在聚丙烯酰胺（PAM）的選型上。

選礦廢水中懸浮的礦粉顆粒極其細微，自然沉降需要數小時甚至數天。加入正確型號的PAM絮凝劑後，這些微顆粒能在幾分鍾內(nei) 聚集成大絮團快速沉降。但選錯型號，不僅(jin) 效果差，還可能造成藥劑浪費甚至反向影響選礦指標。

本文將圍繞選礦廢水的實際工況，從(cong) 礦種分類、廢水特性、PAM選型邏輯到現場操作，給你一套可以直接落地的選型方案。

一、選礦廢水的特性與PAM的作用機理

1.1 選礦廢水的水質特點

選礦廢水的成分與(yu) 礦種、選礦工藝直接相關(guan) ，但普遍具有以下特征：

• 懸浮物濃度高：通常在500-5000mg/L之間，主要是細微礦粉和脈石顆粒
• 顆粒粒度細：大部分顆粒在10μm以下，部分尾礦泥甚至小於1μm
• 含有殘留藥劑：捕收劑、起泡劑、調整劑等有機藥劑殘留在水中
• pH值波動大：浮選廢水pH可能偏堿性（pH 9-11），也可能因酸性浸出而偏低
• 礦漿粘度大：微細顆粒導致水粘度升高，自然沉降極其困難

1.2 PAM在選礦廢水中的核心作用

PAM通過兩(liang) 種機製實現絮凝：

電荷中和：礦粉顆粒表麵通常帶負電荷（特別是矽酸鹽類礦物），顆粒間靜電排斥使它們(men) 難以聚集。陽離子PAM的正電荷可以中和這種排斥力，使顆粒靠近。

吸附架橋：PAM的超長分子鏈（分子量可達800-2000萬(wan) ）可以同時吸附多個(ge) 顆粒，像橋梁一樣把它們(men) 串聯成大絮團。絮團越大越密實，沉降速度越快。

在大多數選礦廢水場景中，陰離子PAM是主力，因為(wei) 選礦廢水中的礦粉顆粒雖然表麵帶負電，但通過PAM分子鏈的架橋作用仍然能形成大絮團。隻有在特定礦種或特殊工況下才需要陽離子PAM。

二、不同礦種選礦廢水的PAM選型方案

2.1 鐵礦選礦廢水

鐵礦選礦廢水以磁選尾礦和浮選尾礦為(wei) 主，主要懸浮物是赤鐵礦、磁鐵礦和石英顆粒。

推薦PAM型號：陰離子PAM，分子量1200-1800萬(wan) ，水解度20-30%

選型邏輯：鐵礦尾礦顆粒相對較粗（多在20-50μm），需要高分子量PAM提供足夠的架橋能力。中等水解度（20-30%）使分子鏈在水中充分伸展，同時保持對顆粒的吸附能力。實測中，1200萬(wan) 分子量的陰離子PAM在鐵礦尾礦水中可實現3-5cm/min的沉降速度。

投加量參考：5-15g/t（按幹礦量計算），具體(ti) 需根據濃密機進料濃度調整。

2.2 銅礦選礦廢水

銅礦浮選廢水中含有黃銅礦尾礦、黃鐵礦、石英及殘留的黃藥、黑藥等浮選藥劑，水質較複雜。

推薦PAM型號：陰離子PAM，分子量1000-1500萬(wan) ，水解度25-35%

選型邏輯：銅礦廢水中的殘留浮選藥劑會(hui) 影響PAM的絮凝效果，需要選擇較高水解度的產(chan) 品以增強分子鏈的伸展性和耐藥劑性。如果廢水中含有大量有機物，可考慮先用PAC（聚合氯化鋁）進行混凝，再投加PAM絮凝。

投加量參考：8-20g/t，需配合PAC使用時PAC投加量為(wei) 50-200g/t。

2.3 金礦選礦廢水

金礦選礦工藝複雜，氰化浸出廢水含有氰化物、重金屬離子，處理難度較大。

推薦PAM型號：陰離子PAM，分子量1500-1800萬(wan) ，水解度20-25%

選型邏輯：金礦尾礦通常非常細（全泥氰化尾礦80%以上小於(yu) 200目），需要超高分子量PAM提供強架橋能力。同時氰化物會(hui) 使水質偏堿性（pH 10-11），陰離子PAM在此pH範圍內(nei) 性能穩定。注意：PAM不能直接降解氰化物，需要先進行堿氯法或Inco法除氰處理後再進行絮凝沉降。

投加量參考：10-25g/t，需配合堿性氯化法預處理。

2.4 煤礦洗選廢水

煤礦洗選廢水（煤泥水）是選煤行業(ye) 的主要廢水，主要含煤粉和矸石粉。

推薦PAM型號：陰離子PAM，分子量800-1200萬(wan) ，水解度25-30%

選型邏輯：煤粉顆粒表麵疏水性強，與(yu) PAM分子鏈的吸附相對容易，不需要過高的分子量。中等分子量（800-1200萬(wan) ）已能形成足夠大的絮團。關(guan) 鍵在於(yu) 水解度的選擇——25-30%水解度使分子鏈在水中充分伸展，同時保持對疏水性煤粉顆粒的吸附能力。

投加量參考：3-8g/t，煤泥水濃度較高時可適當降低投加量。

三、PAM在選礦廢水中的現場操作要點

3.1 溶解配製

PAM的溶解質量直接決(jue) 定使用效果。選礦廠現場操作時需注意：

• 溶解濃度：建議配製成0.1%-0.3%的水溶液，濃度過高會導致分子鏈無法充分伸展
• 攪拌速度：控製在60-80rpm，轉速過快會剪斷PAM分子鏈，導致分子量"打折"
• 溶解水溫：常溫即可，不建議超過40°C，高溫會加速PAM降解
• 熟化時間：溶解後需靜置熟化1-2小時，讓分子鏈完全伸展
• 配水水質：使用清水配製，避免使用高硬度水或含油廢水

3.2 投加點選擇

投加點的選擇對絮凝效果影響巨大：

濃密機進料口：最常見的投加點，PAM溶液通過多點噴淋方式加入進料溜槽，利用礦漿下落的湍流實現混合。注意噴淋點應設置在礦漿落水點上方30-50cm處，確保PAM與(yu) 礦漿充分接觸。

濃密機內(nei) 部：部分大型濃密機在內(nei) 部設置PAM投加管，直接在沉降區補充投加。這種方式適合處理量大、濃度波動大的工況。

建議：現場應設置2-3個(ge) 投加點，通過閥門切換實現多點投加，以應對不同礦漿濃度和流量的變化。

3.3 投加量調節

投加量過少會(hui) 導致絮凝不充分，過多則會(hui) 導致礦漿粘度增加反而影響沉降。現場調節方法：

• 觀察沉降速度：在量筒中取礦漿樣品，加入不同量PAM溶液，觀察絮團形成速度和沉降速度
• 觀察上清液濁度：沉降10分鍾後上清液應清澈透明，如仍有渾濁需適當增加投加量
• 觀察絮團大小：理想絮團直徑在3-5mm，過大說明投加過量，過小說明投加不足
• 觀察底流濃度：底流濃度應穩定在40%-60%之間，過低說明絮凝效果不足

四、選礦廢水PAM使用常見問題排查

4.1 沉降速度突然變慢

可能原因及解決(jue) 方案：

• 礦漿pH變化：浮選工藝調整導致廢水pH偏離正常範圍，檢查pH並調節至7-9
• 殘留藥劑增多：浮選藥劑用量增加導致PAM效率下降，增加PAC預處理投加量
• 水溫下降：冬季水溫降低導致PAM分子鏈伸展變慢，適當提高溶解濃度和熟化時間
• PAM降解：配製溶液存放時間超過48小時，應現配現用

4.2 上清液渾濁

上清液渾濁說明微細顆粒未被有效捕集，可采取以下措施：

• 增加PAM投加量10%-20%
• 提高PAM分子量等級
• 增加PAC預處理步驟，先混凝後絮凝
• 檢查PAM溶解質量，確保分子鏈充分伸展

4.3 底流濃度過低

底流濃度低意味著濃密機壓縮區效果不佳：

• 適當降低PAM投加量，避免絮團過大過鬆散
• 檢查濃密機刮泥機構運行是否正常
• 調整底流排放頻率，避免過度排料

五、選礦廢水PAM選型總結

礦種	PAM類型	分子量(萬)	水解度	投加量(g/t)
鐵礦	陰離子	1200-1800	20-30%	5-15
銅礦	陰離子	1000-1500	25-35%	8-20
金礦	陰離子	1500-1800	20-25%	10-25
煤礦	陰離子	800-1200	25-30%	3-8

選礦廢水的PAM選型不是一勞永逸的工作。礦石性質會(hui) 隨開采深度變化，選礦工藝會(hui) 根據品位調整，這些都會(hui) 影響廢水水質。建議選礦廠每季度進行一次PAM選型試驗，根據實際水質變化及時調整型號和投加量。

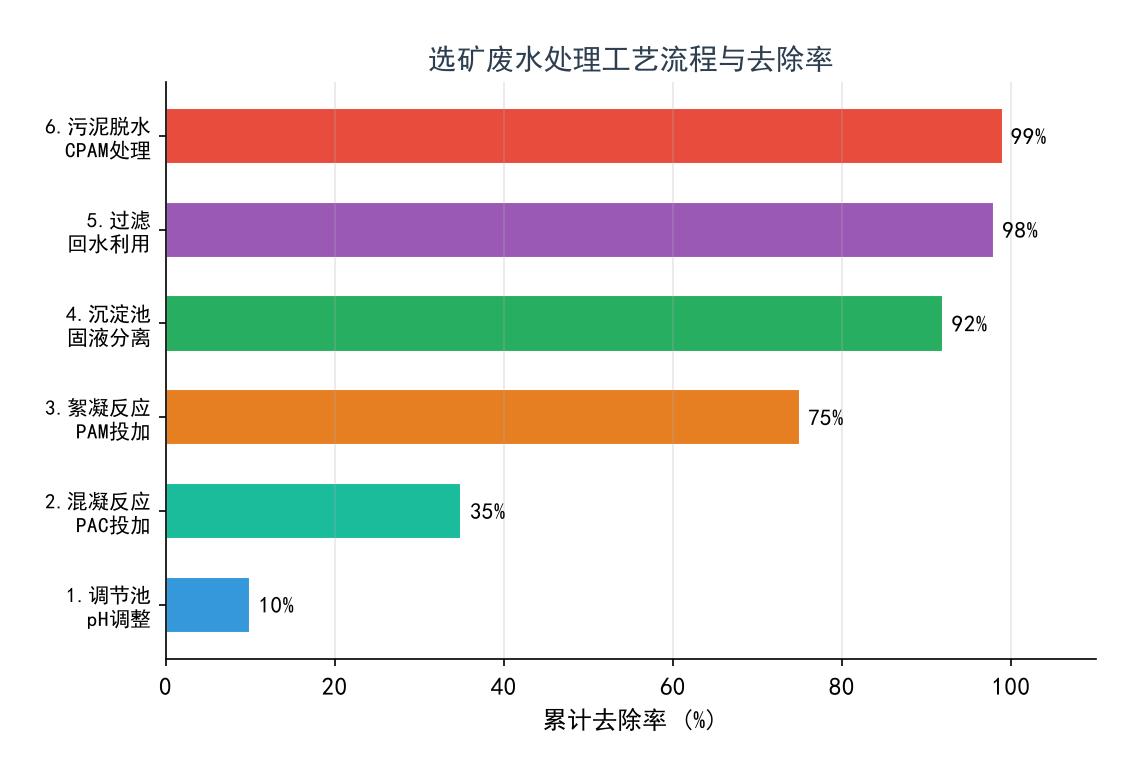

選礦廢水PAM成本優化策略

選礦廢水處理的PAM成本主要取決(jue) 於(yu) PAM型號、投加量和廢水水質。以日處理5000噸選礦廢水的礦山為(wei) 例：APAM投加量2mg/L，日用量10公斤，單價(jia) 18元/公斤，日成本180元，年成本約6.5萬(wan) 元。配合PAC使用時，PAC日用量50公斤，日成本125元。綜合藥劑年成本約11萬(wan) 元。

降低PAM成本的關(guan) 鍵策略：第一，精確定位最佳投加量——過量投加不僅(jin) 浪費藥劑，還可能導致效果下降。第二，根據不同礦種廢水特性選擇針對性PAM型號，避免"萬(wan) 能型"選型導致效果打折。第三，優(you) 化溶解工藝——溶解不充分的PAM效果差，等於(yu) 浪費。第四，定期檢測進水SS濃度，及時調整投加量。關(guan) 於(yu) PAM溶解操作的詳細規範，可參考PAM絮凝效果排查指南。選礦廢水處理與(yu) 其他行業(ye) 廢水的PAM選型差異，也可參考印染廢水PAM處理指南和洗砂廢水PAM選型指南。

選礦廢水回用與環保達標

選礦廢水處理後回用是降低用水成本和減少排汙的關(guan) 鍵措施。回用水SS濃度應控製在50mg/L以下，pH調節至6-9之間。PAM絮凝處理後的上清液通常能滿足回用要求，可直接回用於(yu) 選礦工藝流程。如需了解更多選礦廢水處理經驗，也可參考洗砂廢水PAM選型指南和PAM完全選購指南。

關(guan) 於(yu) PAM的基礎知識、分子量與(yu) 離子度選型原理、以及其他行業(ye) 應用方案，可以參考我們(men) 的聚丙烯酰胺完全指南。如果您在選礦廢水處理中遇到具體(ti) 的選型問題，歡迎聯係我們(men) 獲取免費的技術谘詢和樣品。
